NR  : Détecteur de Niveau Résistif

NR : Détecteur de Niveau Résistif



     Il est composé de deux éléments :

          - un relais de niveau Conductif

          - une sonde ou une électrode de niveau



Le choix de votre sonde dépend des particularités de l'installation : température, Pression, Type de fixation, etc...

La longueur des tiges ou câbles est à prévoir à la commande, mais elle peut être ajustée sur site, à l'aide d'une simple scie à métaux : elle doit être égale à la distance entre le point de fixation et le niveau à contrôler. Pour toute demande particulière, nous restons à votre entière disposition.

UTILISATION

La Détection par conductivité apporte une solution simple et économique pour la détection de niveaux pour les produits conducteurs de l’électricité, même si leur conductivité est faible.

Applications classiques : Sécurité de niveau haut, Protection des pompes contre la marche à vide, Régulation entre un point minimum et un point maximum.

Différentes combinaisons d’électrodes permettent de nombreuses applications :

  • Détection d'un ou plusieurs niveaux dans un réservoir,
  • Régulation entre deux niveaux dans un réservoir, etc …

PRESENTATION

Une chaîne de Détection se compose de deux parties :

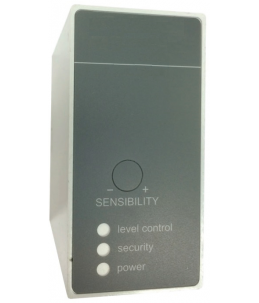

1. Le Détecteur Electronique :

  • Nombre de Relais : un ou deux (Contact libre de potentiel),
  • Réglage de la sensibilité : avec ou sans,
  • Type de montage : en armoire sur Rail DIN ou en Extérieur

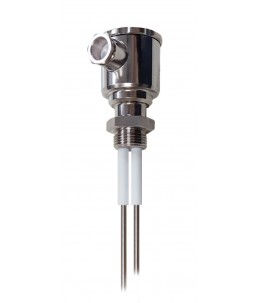

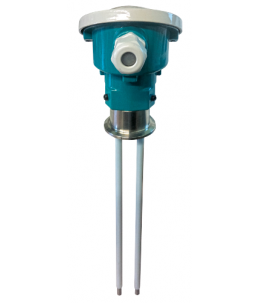

2. La Sonde adaptée à votre installation (T°, pression, fixation, longueur, etc...) se compose de :

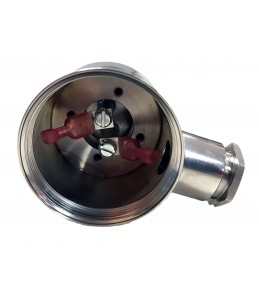

  • Une tête de raccordement électrique,
  • Une fixation process : Bride, Raccord Fileté, Raccord Clamp, etc …,
  • Une ou plusieurs électrodes, rigides ou à câbles.

CARACTERISTIQUES TECHNIQUES

1. Détecteurs de Niveaux Conductifs : elles sont détaillées dans les notices spécifiques à chaque appareil.

Code notice

Sortie

Montage

Raccordement

Sensibilité

DR50

1 Inverseur

Armoire sur Rail DIN

Socle DIN Débrochable

Fixe

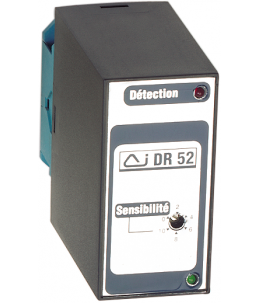

DR52

1 Inverseur

Armoire sur Rail DIN

Socle DIN Débrochable

Réglable

DR53

2 Inverseurs

Armoire sur Rail DIN

Socle DIN Débrochable

Réglable + Temporisation

DR54

4 Inverseurs

Armoire ou Extérieur

Bornier Interne

Réglable

R7D

2 Inverseur

Armoire ou Extérieur

Bornier Interne

Fixe

R7H

1 Inverseur

Armoire ou Extérieur

Bornier Interne

Fixe

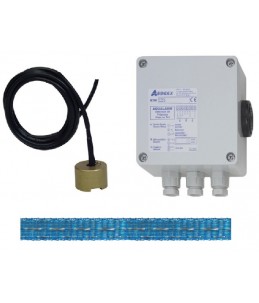

R7W

AQUALARM Détecteur de présence d'Eau au Sol

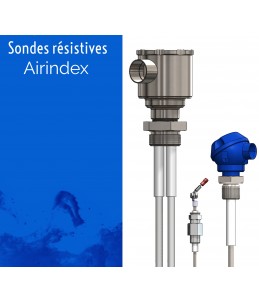

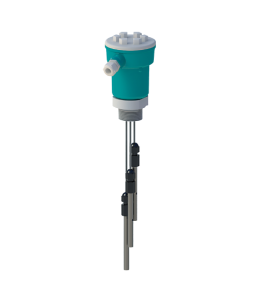

2. Sondes et Electrodes Conductives : elles sont détaillées dans les notices spécifiques à chaque appareil.

Code notice

Désignation

Fixation

Tiges

A11

Sonde Multi-Electrodes

Raccord G1" ou G2"

Rigide(s) ou à Câble(s)

RL6 Nouveauté

Sonde Multi-Electrodes

Raccord PVC/INOX et CLAMP/SMS

Rigide Isolée PVC ou PTFE

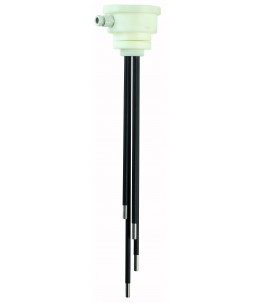

SR01

Sonde Multi-Electrodes

Bride PVC

Tige(s) Rigide(s)

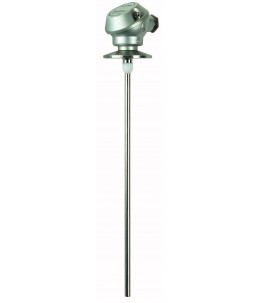

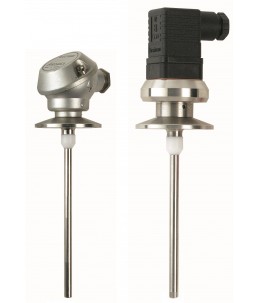

A11AL

Sonde Simple

Raccord Clamp

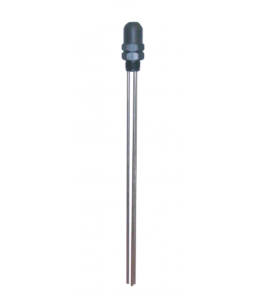

A11FK

Electrode TRIPLE

Raccord G1/2, en PVC

Tiges Nues

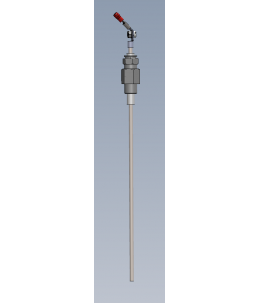

A11FO

Electrode Simple

Câbles - pour Puits ou Forages

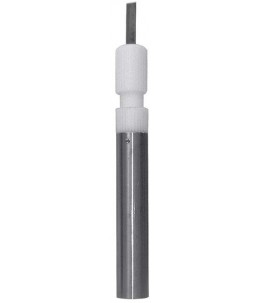

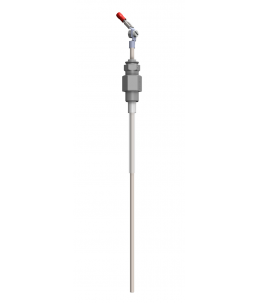

A11FV

Electrode Simple

Raccord G1/4 en PTFE (A11FV) ou R1/4 en Inox (A11FVX)

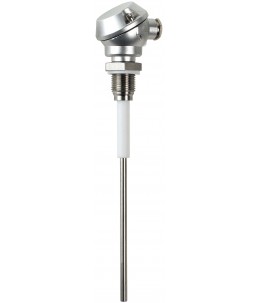

A11R/T

Electrode Simple

Raccord G1/2 (A11RL) ou raccord G3/8 (A11TL)

A11W/Y

Sonde Simple

Raccord G1/2 en Inox

Tige Rigide (A11W) ou Câble (A11Y)

Sous réserve de modification sans préavis
