Mesure de niveaux

Sous-catégories

•

  Niveaux conductifs

  La Détection par conductivité apporte une solution simple et économique pour la détection de niveaux pour les produits conducteurs de l’électricité, même si leur conductivité est faible.

  Applications classiques : sécurité de niveau haut, protection des pompes contre la marche à vide, régulation entre un point minimum et un point maximum.

  Différentes combinaisons d’électrodes permettent de nombreuses applications :
  • Détection d’un ou plusieurs niveaux dans un réservoir,
  • Régulation entre deux niveaux dans un réservoir, etc.

•

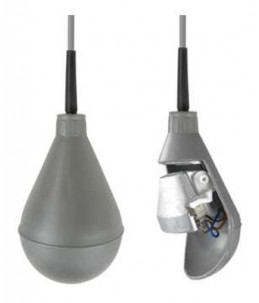

  Niveaux à flotteurs

  Utilisation


  Les appareils de niveau à flotteur sont utilisés pour toutes les industries nécessitant un système de régulation et de contrôle où il faut prédéterminer un ou plusieurs seuils afin de délivrer une fonction par contact sec ou signal continu.
  • Détection ou mesure de Niveau en milieu liquide.
  • Implantation rapide et aisée, sans démontage des flotteurs.
  • Conception simple offrant un fonctionnement sûr et fiable.


  Présentation


  Une sonde de détection à flotteur à interrupteur à lame souple (ILS ou REED) est composé de :

  - Une tête de raccordement ou une sortie directe par fils.
  - Un Système de fixation au proches : raccord ou bride.
  - Un Tube guide étanche plongé dans le milieu liquide, à l’intérieur duquel sont positionnées une ou plusieurs ILS (REED), à des niveaux prédéterminés.
  - Sur le tube, on trouve un ou plusieurs Flotteurs, équipés d’aimants permanents, dont la course est limitée par des bagues d’arrêt.


  Un transmetteur de niveau à flotteur est composé de :

  - Une tête de raccordement ou une sortie directe par fils,
  - Un système de fixation au process : raccord ou bride,
  - Un tube guide étanche plongée dans le milieu liquide,
  - Un circuit imprimé, monté à l’intérieur du tube, comportant une chaîne d’ILS et de résistances,
  - Un flotteur, équipé d’aimants permanents, coulissant le long d’un tube guide.



  Principe de Fonctionnement


  Sonde de Détection de Niveau :

  Le flotteur comporte un aimant permanent dont le champ magnétique rapproche les lamelles du contact aussi longtemps qu’il se trouve dans la zone d’influence de ce champ. NOTA : les ILS (Reed) ont un pouvoir de coupure faible. L’emploi d’un relais de protection est recommandé (voir Notice R2F2).


  Transmetteur de Niveau :

  Le flotteur se déplace au gré du niveau et commande la fermeture d’ILS, entraînant une variation ohmique de la chaîne de résistances. Cette variation est exploitée par un convertisseur qui délivre un signal analogique 4/20 mA

•

  Niveau capacitif

•

  Niveaux divers

  Niveau en milieu solide Mesure par transmetteur immergeable Mesure et détection par ultrason
