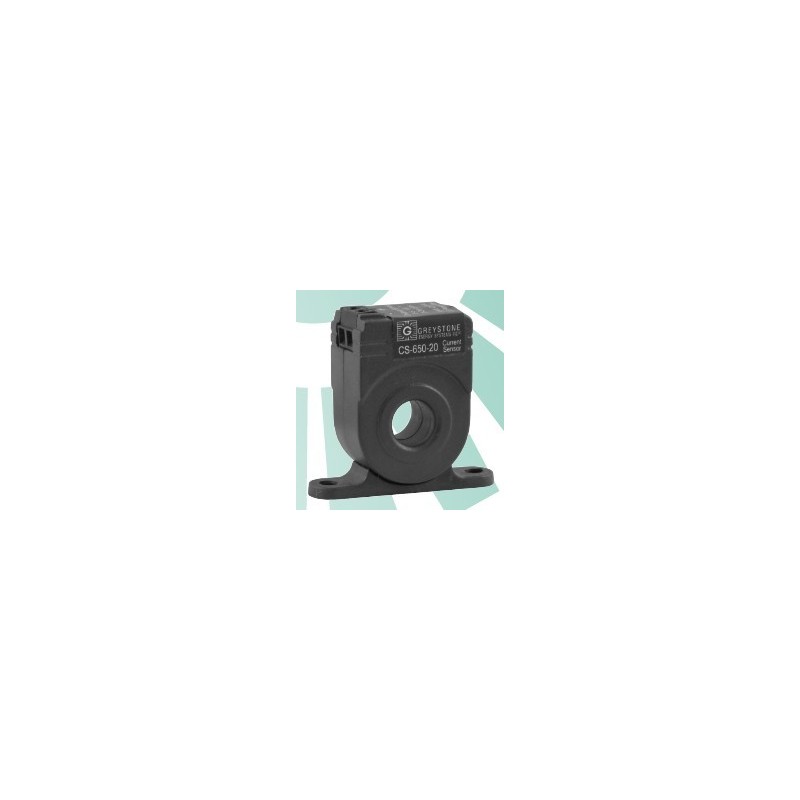

Transmetteurs de courant à noyau solide Agrandir l'image

Transmetteurs de courant à noyau solide

Nouveau produit

Détection, contrôle précis de la puissance
Noyau Solide
Sortie Analogique
Courant d’entrée jusqu’à 100 ampères
Conception compacte et petite

Plus de détails

En savoir plus


Présentation solution capteur et transmetteurs de courant

Télécharger la notice



DESCRIPTION :

La série de beignes de courant, CS-6XX-XX, surveille la ligne de courant pour des charges électriques comme des pompes, des convoyeurs, des outils pour machines ou des ventilateurs et ore une sortie de 4-20 mA, 0-5 Vcc ou 0-10 Vcc (Modèle spécique) pour représenter le courant de la charge.

La série CS-650 et CS-651 ne nécessitent pas d’alimentation électrique externe comme elles sont totalement alimentées par l’induction de la ligne VCA sous surveillance. La série CS-652 est alimentée par une boucle et nécessite une alimentation électrique externe de 15-30 Vcc.

SPÉCIFICATION:
Intervalle de mesure:...............................10/20/50 Ampères (Modèle spécique)
Courant d’entrée maximal:...................100 Ampères continue
Précision:..................................................... ± 1% de la pleine échelle
Puissance du Capteur:...........................Autoalimenté (CS-650 et CS-651) 15-30 Vcc, Alimenté avec boucle(CS-652)
Type de Sortie:.........................................0-5 Vcc, 0-10 Vcc ou 4-20 mA
Charge de Sortie:.....................................1 MΩ Typique (CS-650 et CS-651) 250 Ω Typique (CS-652)
Erreur de chargement:........................... Ajouter 1.2% d’erreur avec 100 KΩ (CS-650 et CS-651 Seulement)
Fréquence:................................................50/60 Hz
Temps de Réponse:.................................<250 mS Typique (0-90%)
Classe d’isolation:....................................600 Vca, conducteurs isolés
Température de fonctionnement:..... -15 à 60 °C (5 à 140 °F)
Humidité de fonctionnement:............ 5 à 90% HR sans condensation
Bornier:.......................................................14 à 22 AWG
Dimensions:................................................48 x 49 x 21 mm 1.9x 1.93 x 0.83 po
Fenêtre du Capteur:.................................0.45 po (11.4 mm)
Matériaux du boîtier:..............................ABS/PC, UL94 V-0
Approbations de l’Agence:...................Listée cULus
