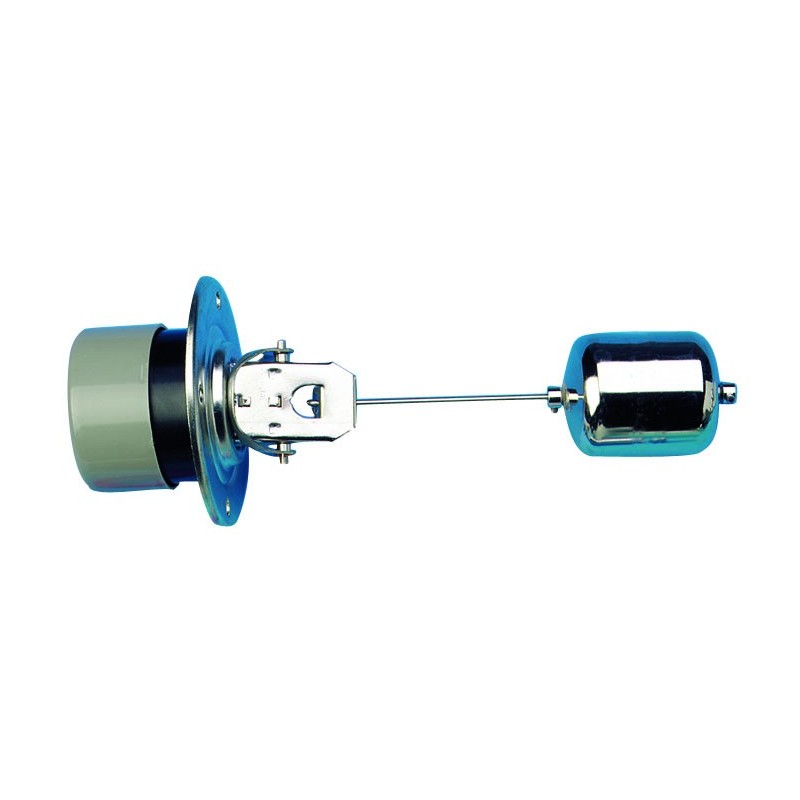

Contacteurs à Transmission Magnétique

Contacteurs à Transmission Magnétique



     Transmission magnétique

     Etanchéité absolue

     Faible encombrement

     Pouvoir de Coupure de 5A/230VAC



PRINCIPE DE FONCTIONNEMENT

La transmission magnétique du mouvement du flotteur à l’élément contact assureune étanchéité absolue. Le débattement angulaire total du bras du flotteur est de 34°.

Le débattement nécessaire au basculement du contact est d’environ de 28° (différentielle).

Le flotteur immobilisé par deux bagues réglables, peut être positionné à une distance L de l’articulation O.

Cette distance L détermi ne la différence de niveau nécessaire au basculement du contact ; elle est égale à L x 0,5.

Cependant, le flotteur devra pouvoir effectuer une course totale égale à L x 0,6.

Ces relations sont valables pour un débattement du bras de flotteur symétrique par rapport à l’axe horizontal XY(Lmini=90 et Lmaxi=265).

Sur demande, possibilité de faire des bras de flotteur plus longs (600mm maximum) pour obtenir une différentielle supérieure à 130 mm.

TELECHARGEMENTS

Code notice

Montage

Particularité & Modèles

H12

Horizontal

H12AN / H12ANS / H12A2 / H12L / H12H
Référencé MABEC (Industrie Automobile)

Vertical

H12C / H12E / H12G
Référencé MABEC (Industrie Automobile)

ES40

Horizontal

Version TOUT INOX

NIVOMAG

Horizontal

Certifié ATEX



Sous réserve de modification sans préavis
