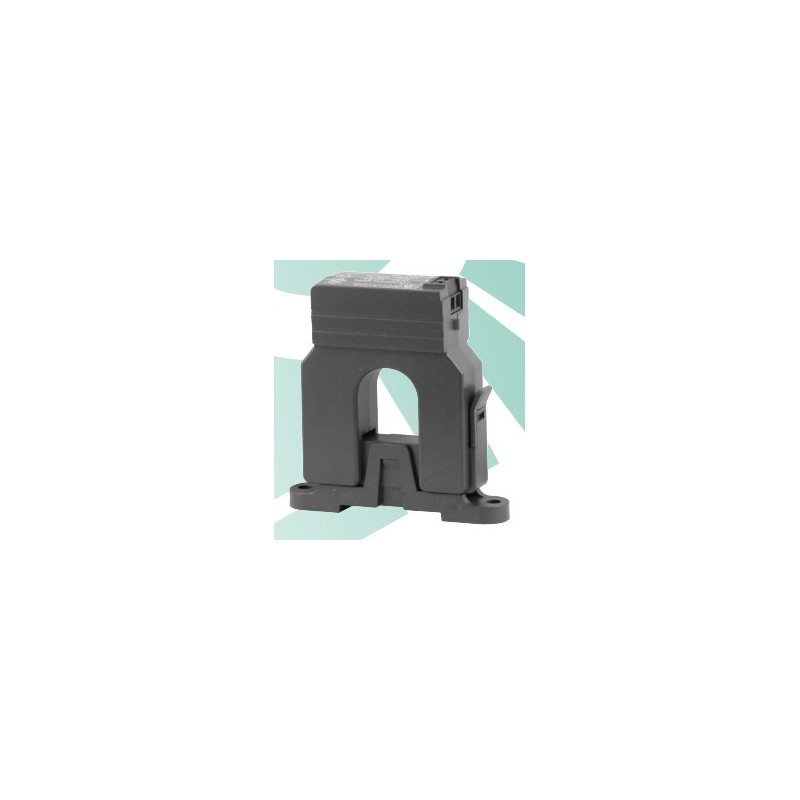

Transmetteurs de courant à noyau divisé Agrandir l'image

Transmetteurs de courant à noyau divisé

Nouveau produit

Noyau à charnière
Sortie de 0-5, 0-10 Vcc ou 4-20 mA
Modèle avec intervalle sélectionnable ou xe
Modèles autoalimentés et alimentés avec boucle
Courant d’entrée jusqu’à 200 ampères
Petite taille compacte

Plus de détails

En savoir plus


Présentation solution capteur et transmetteurs de courant

Télécharger la notice



DESCRIPTION : Série SC-650

Les beignes de courant de la série SC-650 surveillent la ligne de courant pour des charges électriques comme des pompes, des convoyeurs, des outils pour machines ou des ventilateurs et possèdent un signal de sortie de 0-5 Vcc pour représenter le courant de la charge.
La série SC-650 nécessite aucune alimentation externe comme elle est totalement alimentée par l’induction de la ligne VCA sous surveillance.
Ces beignes sont typiquement utilisés pour surveiller l’opération d’un moteur et peuvent être utilisés pour déterminer une défaillance d’un moteur, la perte d’une courroie, le débit d’alimentation d’une machine ou l’usure des outils.

SPÉCIFICATION:
Intervalle de mesure:...........................Jusqu’à 200 Ampères - Voir informationde commande
Courant d’entrée maximal:................SC-650-R1:100 Ampères Continue SC-650-R2:150 Ampères Continue SC-650-200:250Ampères Continue
Précision:.................................................± 2% de la pleine échelle(10-100% de l’intervalle)
Signal de Sortie:....................................0-5 Vcc
Alimentation du Capteur:...................Autoalimenté
Classe d’Isolation:.................................. 600 Vca, conducteurs isolés
Fréquence:..............................................50/60 Hz
Temps de Réponse:..............................200 mS Typique, 0-90 %
Charge de Sortie:.................................. 1 M typique
Erreur de chargement:........................Ajouter 0.5% d’erreur avec 100K
Température de fonctionnement:..-15 à 60 °C (5 à 140 °F)
Humidité de fonctionnement:......... 5 à 90% HR sans condensation
Bornier:....................................................14 à 22 AWG
Dimensions:.............................................76 x 79 x 24.9 mm(3.0 x 3.1 x 0.98 po)
Fenêtre du Capteur:..............................20.3 mm (0.8 po)
Matériaux du Boîtier:...........................ABS/PC, UL94 V-0
Approbations de l’Agence:................Listée cULus




DESCRIPTION : Série SC-651

Les beignes de courant de la série SC-651 surveillent la ligne de courant pour des charges électriques comme des pompes, des convoyeurs, des outils pour machines ou des ventilateurs et possèdent une sortie d’un signal de 0-10 Vcc pour représenter le courant de la charge.
La série SC-651 ne nécessite pas d’alimentation externe comme elle est totalement alimentée par l’induction de la ligne VCA sous surveillance.
Ces beignes sont typiquement utilisés pour surveiller l’opération d’un moteur et peuvent être utilisés pour déterminer la défaillance d’un moteur, la perte d’une courroie, le débit d’alimentation d’une machine ou l’usure des outils.

SPÉCIFICATION:
Intervalle de Mesure:
..............................
Jusqu’à 200 Ampères - Voir information
de commande
Courant d’Entrée Maximal:
...................
SC-651-R1:
100 Ampères Continue
SC-651-
R2:
150 Ampères Continue
SC
-651-
200:
225 Ampères Continue
Précision:.........
..........................................
± 2% de la pleine échelle
(5-100% de l’intervalle)
Signal de Sortie:...........
...........................
0-10 Vcc
Alimentation du Capteur:...............
.....
Autoalimenté
Classe d’isolation:.................................... 600 Vca, conducteurs isolés
Fréquence:
................................................
50/60 Hz
Temps de Réponse:
................................
200 mS Typique, 0-90 %
Charge de Sortie:..................................... 1 M typique
Erreur de Chargement:..........................
ajouter 5% d’erreur avec 100K
Température de Fonctionnement:....
-15 à 60 °C (5 à 140 °F)
Humidité de Fonctionnement:........... 5 à 90% HR sans condensation
Bornier:
......................................................
14 à 22 AWG
Dimensions:
...............................................
67 x 68.6 x 24.1 mm
(2.65 x 2.7 x 0.95 po)
Fenêtre du Capteur:
................................
20.3 mm (0.8 po)
Matériaux du Boîtier:..
............................
ABS/PC, UL94 V-0
Approbations de l’Agence:
..................
Listée cULus
